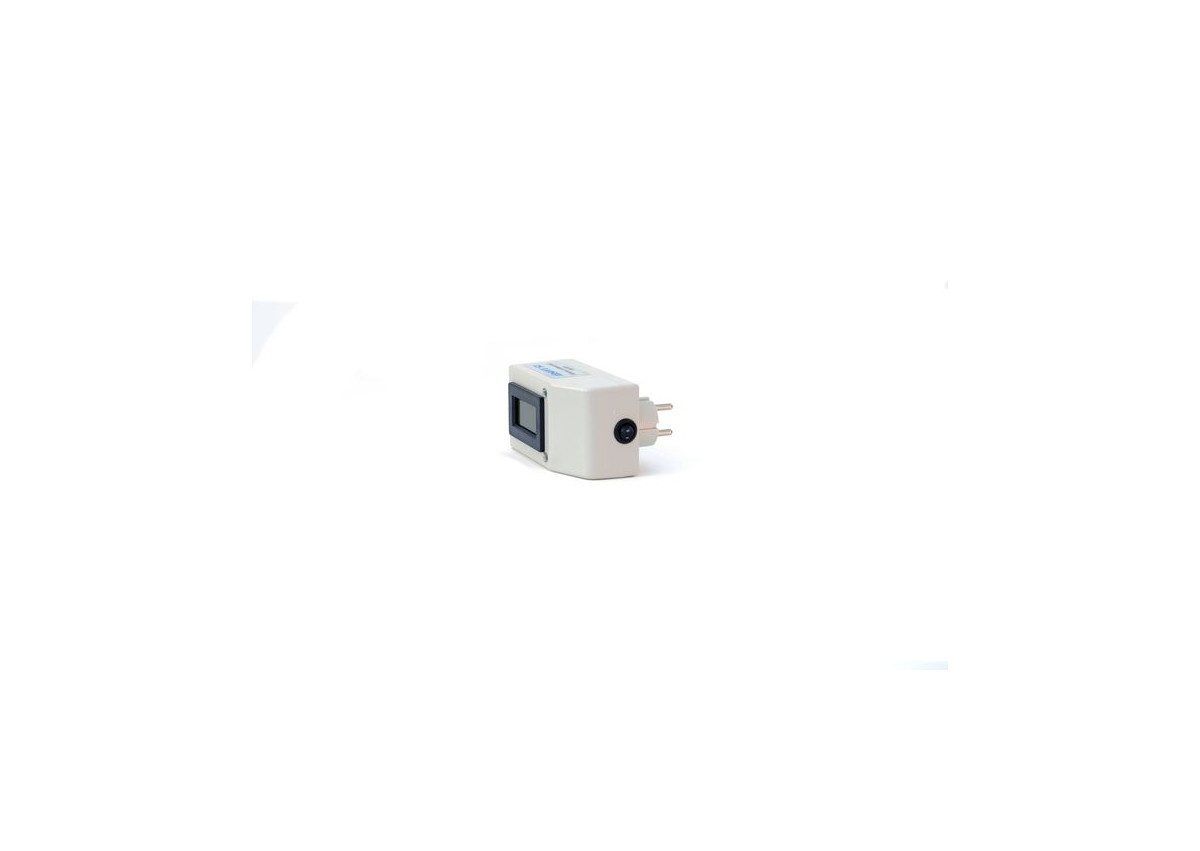

Le kit ABSOVU S3 200V, livré avec sa mallette de transport, offre une double détection avancée : il identifie à la fois l’électricité parasite circulant via la terre (EST/DEE) et les perturbations électromagnétiques conduites (EMI/RFI) présentes sur les lignes électriques.

Fonctionnalités principales :

• Double détection EMI/RFI

Appareil de mesure professionnel couvrant une large plage de fréquences (de 10 kHz à 900 MHz), capable de mesurer les signaux parasites présents dans les lignes électriques et le système de mise à la terre. L’affichage se fait en tension crête à crête, de 0,1 V à 200 V.

• Analyse de prise électrique

Vérifie le bon câblage des prises : position de la phase, présence de la terre, polarité correcte.

• Détection des anomalies sur le réseau de terre

Identifie les interférences hautes fréquences véhiculées par la terre : pollution générée par les CPL (courants porteurs en ligne), équipements Linky, HomePlug AV/AV2, signaux jusqu’à plusieurs centaines de MHz.

• Mode différentiel (entre Phase et Neutre)

Analyse les perturbations électromagnétiques symétriques, telles que l’électricité sale, les interférences radio, et les signaux CPL traversant le réseau électrique.

• Lecture directe et intuitive

    L’appareil propose une visualisation claire des niveaux de pollution électromagnétique en Volt pp. Il est équipé d’un filtre pondéré pour renforcer la sensibilité dans les bandes de fréquences typiques des systèmes CPL, avec un gain supplémentaire dans la zone de fréquence des compteurs communicants.

• Connexion simple, sans pile ni batterie

    Il suffit de le brancher à une prise pour qu’il commence à fonctionner immédiatement. Un sélecteur permet de basculer entre les modes de détection :

→ Mode 1 : détection des perturbations via la terre (EST/DEE)

→ Mode 2 : détection des perturbations conduites (différentielles)

Procédure de vérification :

Étape 1 : Contrôle initial de la prise

1- Le détecteur doit être branché à l'extrémité d'une multiprise spécifique (incluse, sans interrupteur, pour éviter les perturbations).

2- Lors du branchement, les voyants LED permettent d’identifier les erreurs :

→  LED verte éteinte / LED rouge intense : inversion phase/neutre → recâblage nécessaire ou utilisation de l’adaptateur fourni.
→ LED verte allumée / LED rouge éteinte : installation correcte, phase et terre en place.
→ LED verte allumée / LED rouge très lumineuse : terre absente.
→ LED verte allumée / LED rouge faible ou clignotante : terre présente mais défectueuse (valeur de résistance trop élevée ou perturbée).

Étape 2 : Analyse de l’électricité sale

→ En positionnant le sélecteur sur le mode 1 (EST/DEE), l'appareil détecte les perturbations basse fréquence (50 Hz) via la terre.
→ Si la LED verte reste allumée et que la rouge s’éteint, cela confirme une terre fonctionnelle, exempte de pollution significative.

Pour une meilleure compréhension suivez ce lien
